多路被测件测试方案
发布时间：2019-07-26
点击量：4051
多路被测件测试方案
测试目的：为满足实验室级小批量测试需求，设计多路测试方案。

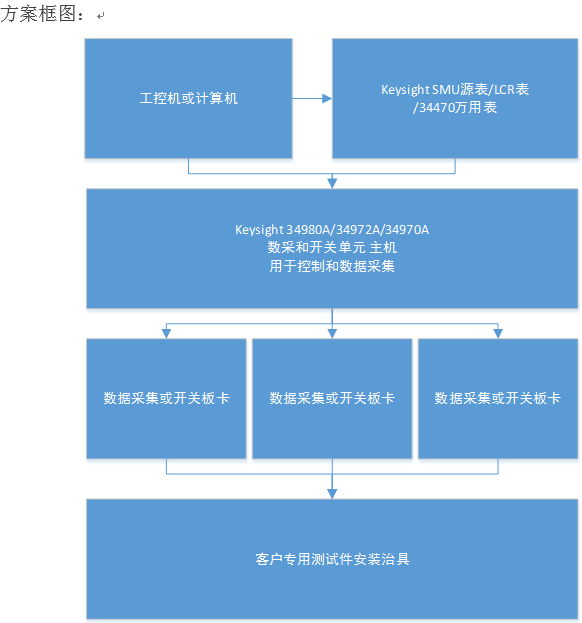

测试方法：使用单路测试仪器，以程控矩阵开关作为换路设备，将多路待测件一次性接入到开关矩阵上，配合定制程序，可以以轮询的方式实现
一次性对多路被测件的快速测试，也可以实现低采样率条件下的连续采集和记录。
配置方案
方案 | 仪器 | 数量 | 用途 |
方案一 | B2901A/LCR/34470A | 1 | 提供I-V曲线，电阻，电容，电感，电压等测试 |
L4421A | 1 | 提供40路开关切换 | |
Y1133A | 1 | 触发线缆 | |
34921T | 1 | 提供接线板，选配 | |
Y1139A | 2 | 提供接线插头，选配 | |
Y1135A | 2 | 1.5m延长线缆，选配 | |
Y1136A | 2 | 3m延长线缆，选配 | |
方案二 | B2901A/LCR/34470A | 1 | 提供I-V曲线，电阻，电容，电感，电压等测试 |
34980A | 1 | 开关切换主机 | |
34921A | 1 | 提供40路开关切换，最多可配8块 | |
Y1133A | 1 | 触发线缆 | |
34921T | 1 | 提供接线板，选配 | |
Y1139A | 2 | 提供接线插头，选配 | |
Y1135A | 2 | 1.5m延长线缆，选配 | |
Y1136A | 2 | 3m延长线缆，选配 | |
方案三 | B2901A/LCR/34470A | 1 | 提供I-V曲线，电阻，电容，电感，电压等测试 |
34972A/34970A | 1 | 开关切换主机 | |
34901A | 1 | 提供20路开关切换，最多可配3块 | |
Y1133A | 1 | 触发线缆 | |
34921T | 1 | 提供接线板，选配 | |
Y1139A | 2 | 提供接线插头，选配 | |
Y1135A | 2 | 1.5m延长线缆，选配 | |
Y1136A | 2 | 3m延长线缆，选配 |
